Beschreibung
Diese Unterlegscheibe mit grossem Aussendurchmesser nach ISO 7093-1 ist für Schrauben mit Gewinde M12 ausgelegt und sorgt für eine besonders grossflächige Druckverteilung. Dadurch wird das Material optimal geschützt und eine sichere sowie belastbare Verschraubung ermöglicht. Die Scheibe besteht aus Stahl und ist mit einer hochwertigen Zinklamellenbeschichtung versehen. Diese Chrom (VI) freie Korrosionsschutzbeschichtung wird unter anderem im Nutzfahrzeugbau, bei Baumaschinen sowie bei landwirtschaftlichen Fahrzeugen und Geräten eingesetzt. Sie bietet eine sehr hohe Beständigkeit gegen Korrosion und erfüllt Anforderungen auf Fahrzeugbauniveau. Die Korrosionsbeständigkeit beträgt im Salzsprühnebeltest nach ISO 9227 NSS bis zu 480 Stunden für Durchmesser ab M6 und bis zu 720 Stunden für Durchmesser ab M10 (Richtwerte ohne Grundmetallkorrosion an Stellen ohne Gewinde).
Hinweise
ZFSH steht für Zinklamellenüberzug mit Topcoat in silberner Farbe ohne reibwerteinstellende Schmierung. Die frühere Norm DIN 9021 wurde zurückgezogen und durch die internationale Norm DIN EN ISO 7093-1 ersetzt. Die Nenngrössen 2,5 und 7 sind in der neuen Norm nicht enthalten und bleiben weiterhin als DIN 9021 bestehen.
Technische Daten
- Norm: ISO 7093-1
- Passend für Gewinde: M12
- Innendurchmesser (d1): 13 mm
- Aussendurchmesser (d2): 37 mm
- Dicke (h1): 3 mm
- Werkstoff: Stahl
- Oberfläche: Zink-Lamelle silber
- Härte nach Vickers: 300 HV
- Ausführung: Mit grossem Aussendurchmesser
- RoHS-konform: Ja
Lieferumfang

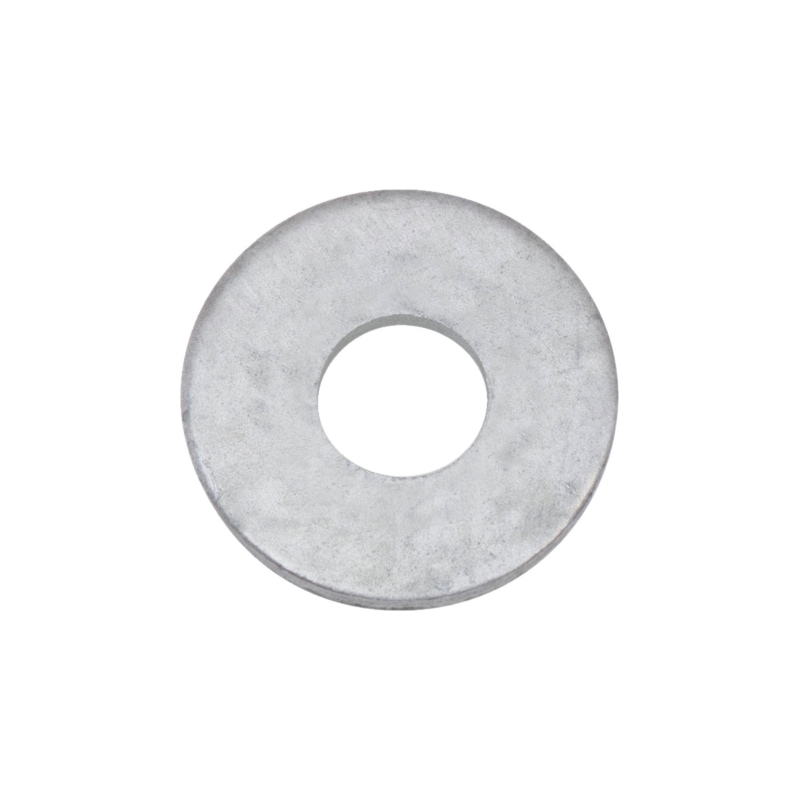

- Flache Scheibe mit großem Außendurchmesser, M12
