Beschreibung

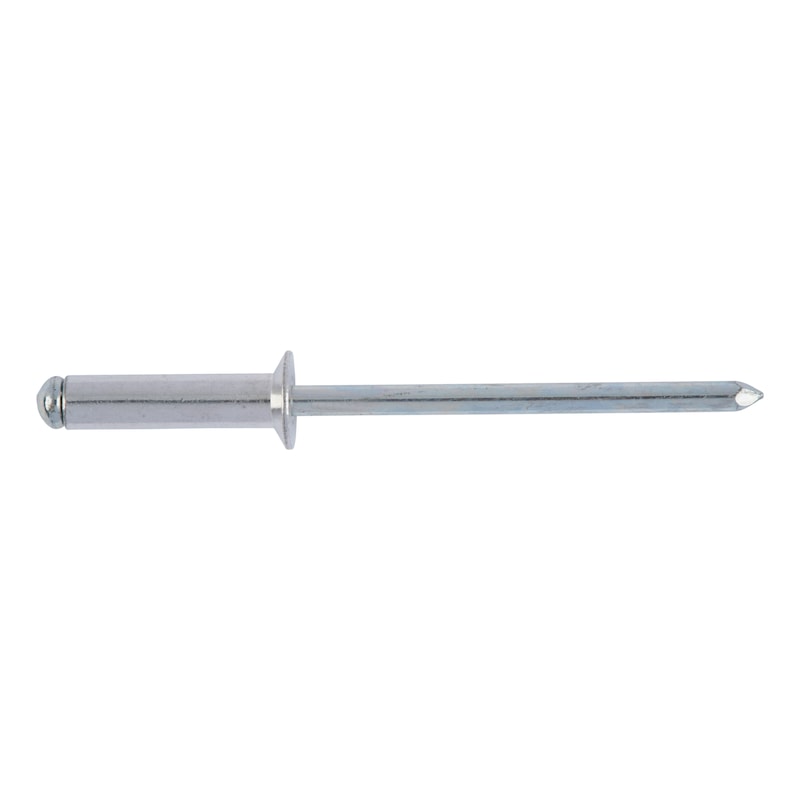

Diese Blindniete mit Senkkopf 120° eignet sich ideal für stabile und dauerhafte Verbindungen im Metall- und Leichtbau. Die Aluminium-Hülse ermöglicht eine leichte Verarbeitung, während der verzinkte Stahldorn für eine zuverlässige Kraftübertragung und eine gute Korrosionsbestaendigkeit sorgt.
Mit einem Nenndurchmesser von 5 mm und einer Länge von 16 mm deckt die Niete einen Klemmbereich von 8,0 bis 12,0 mm ab. Der Senkkopf mit 120 Grad sorgt für eine nahezu bündige Oberfläche und ist optimal für Anwendungen, bei denen eine saubere Optik und geringe Aufbauhöhe gefragt sind.
Hinweise
Die in EN ISO 15978 definierten Masse und Toleranzen sind zu beachten. Der empfohlene Bohrlochdurchmesser beträgt 5,1 mm, um eine sichere und formschlüssige Verbindung zu gewährleisten.

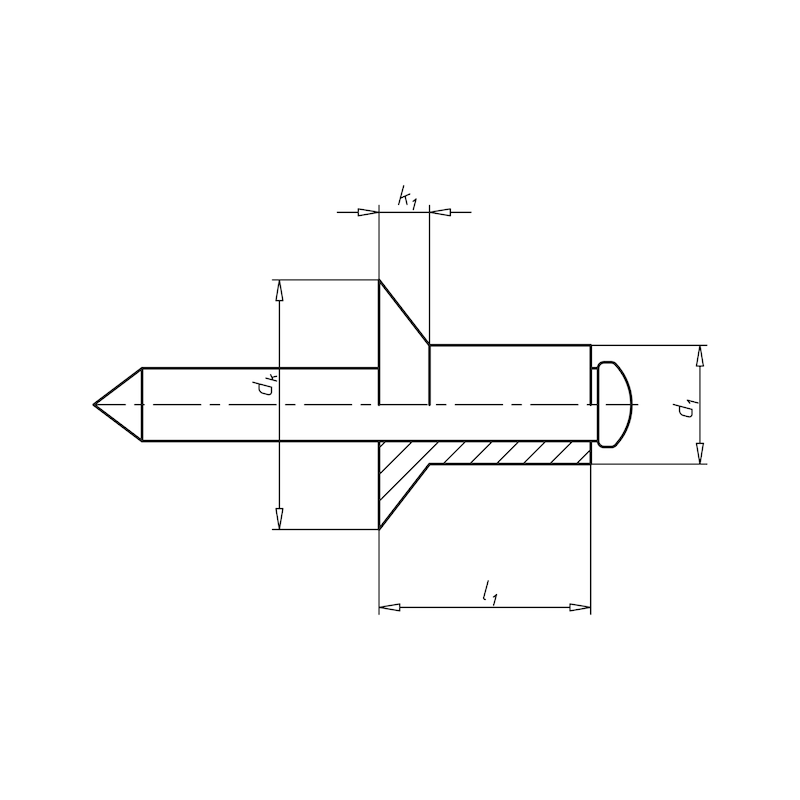

Technische Daten
- Nenndurchmesser (d1): 5 mm
- Länge (l1): 16 mm
- Nenndurchmesser x Länge (Ø d x l): 5 x 16 mm
- Kopfdurchmesser (dk): 10,5 mm
- Kopfhöhe (k1): 2,1 mm
- Kopfform: Senkkopf 120 Grad
- Kopfwinkel: 120 Grad
- Klemmbereich min./max.: 8,0–12,0 mm
- Bohrlochdurchmesser: 5,1 mm
- Scherbruchlast: 1400 N
- Zugbruchlast: 2000 N
- Werkstoff Hülse: Aluminium
- Oberfläche Hülse: Blank
- Werkstoff Dorn: Stahl
- Oberfläche Dorn: Verzinkt
Lieferumfang
- 1x Blindniet offen mit Sollbruchdorn & Senkkopf, Alu/Stahl verzinkt, 5,0x16mml)
