Highlights & Details
- Niedrige Bauhöhe für Verbindungen auf engstem Raum
- Kleiner Spannbereich für präzise und sichere Montage
- 1-Ohr-Klemme mit integriertem Einlagering
- Gleichmässige Kraftverteilung und verbesserte Dichtwirkung
- Korrosionsbeständig durch Edelstahl A2
Beschreibung
Die 1-Ohr-Klemme mit Einlagering eignet sich ideal für Schlauchverbindungen bei sehr begrenzten Platzverhältnissen. Dank der geringen Bauhöhe und des exakt definierten Spannbereichs ist eine präzise Montage auch auf engstem Raum möglich. Der integrierte Einlagering schützt das Schlauchmaterial und sorgt für eine gleichmässige Pressung. Die Klemme wird häufig in Kraftstoffleitungssystemen, aufführenden Leitungen sowie in Anwendungen im Niederdruckbereich eingesetzt.
Hinweise
Der Aussendurchmesser des auf den Stutzen montierten Schlauches sollte möglichst in der Mitte des angegebenen Spannbereichs der Klemme liegen, um eine optimale Funktion und sichere Verbindung zu gewährleisten.
Technische Daten
- Typ: 1-Ohr-Klemme mit Einlagering
- Werkstoff: Edelstahl A2 (1.4307)
- Werkstoff Einlagering: Edelstahl A2 (1.4307)
- Oberfläche: Blank
- Bandbreite: 7,4 mm
- Klemmbereich: 9,1–10,8 mm

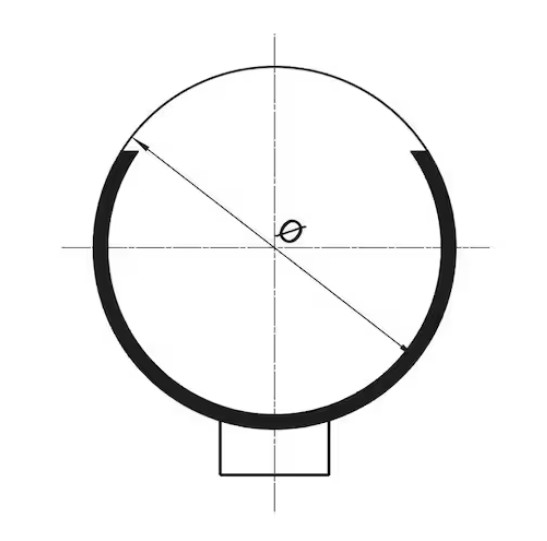

- Durchmesser (Ø): 11,3 mm
- Anwendungsbereich: Niederdruck
- RoHS-konform: Ja
Lieferumfang
- 1x 1-Ohr-Klemme mit Einlagering
