Highlights & Details
- Sechskantmutter niedrige Form mit nichtmetallischem Klemmteil
- Zuverlässige Verliersicherung durch Polyamidring
- Edelstahl A2 mit schwarzer Oberfläche
- Keine Beschädigung der Gewindeoberflächen
- Temperatur-Einsatzbereich von –70 °C bis +120 °C
Beschreibung
Diese Sechskantmutter in niedriger Bauform mit integriertem Klemmteil dient der Sicherung von Schraubverbindungen bei vibrationsbeanspruchten Anwendungen. Beim Anziehen verspannt sich das Gewinde der Schraube mit dem eingesetzten Polyamidring. Die dadurch entstehenden Klemmkräfte erzeugen ein hohes Reibmoment und tragen zur Erhaltung eines Teils der Vorspannkraft bei.
Aufgrund der geringeren Nennhöhe weist diese nach DIN 985 ausgeführte Mutter eine reduzierte Belastbarkeit auf und ist nicht mit den Pruefkräften nach ISO 898-2 belastbar. Die Kennzeichnung der Festigkeitsklasse erfolgt mit zwei senkrechten Balken vor und hinter der Festigkeitskennzahl.
Hinweise
DIN 985 wurde zurückgezogen und durch ISO 10511 ersetzt. Es besteht eingeschränkte Austauschbarkeit aufgrund geänderter Mutternhöhen, Schlüsselweiten sowie gestrichener Gewinde und Festigkeitsklassen.
Technische Daten
- Gewindeart: Metrisch
- Gewinde: M10

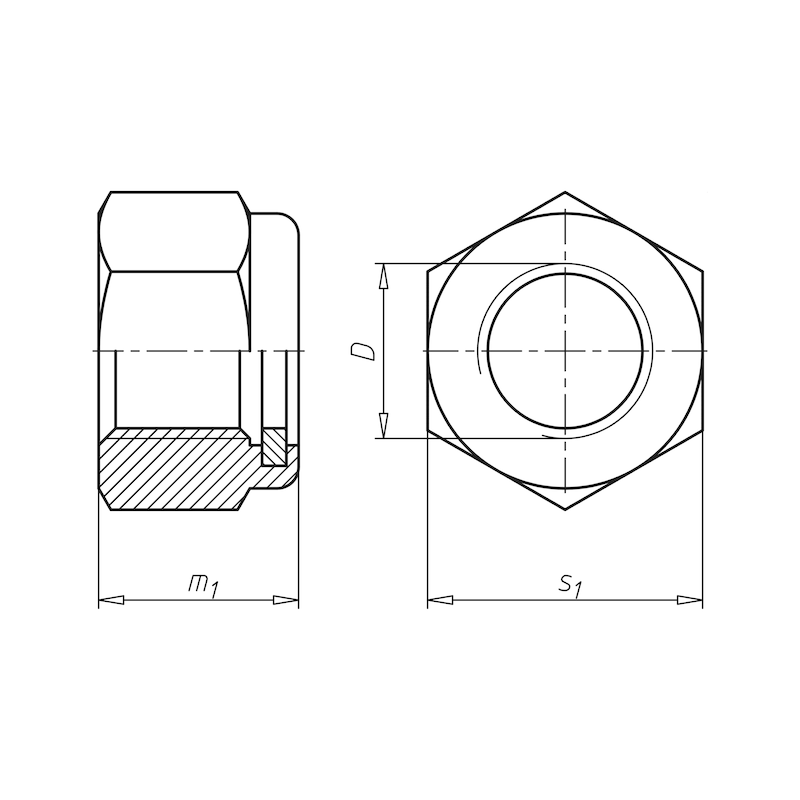

- Höhe (m1): 10 mm
- Schlüsselweite (s1): SW17
- Norm: DIN 985
- Werkstoff: Edelstahl A2
- Festigkeitsklasse: 50
- Oberfläche: Schwarz
- Form: Niedrig
- Sicherungsfunktion: Klemmteil Polyamidring
- Sicherungsart: Verliersicherung, klemmend
- RoHS-konform: Ja
Lieferumfang

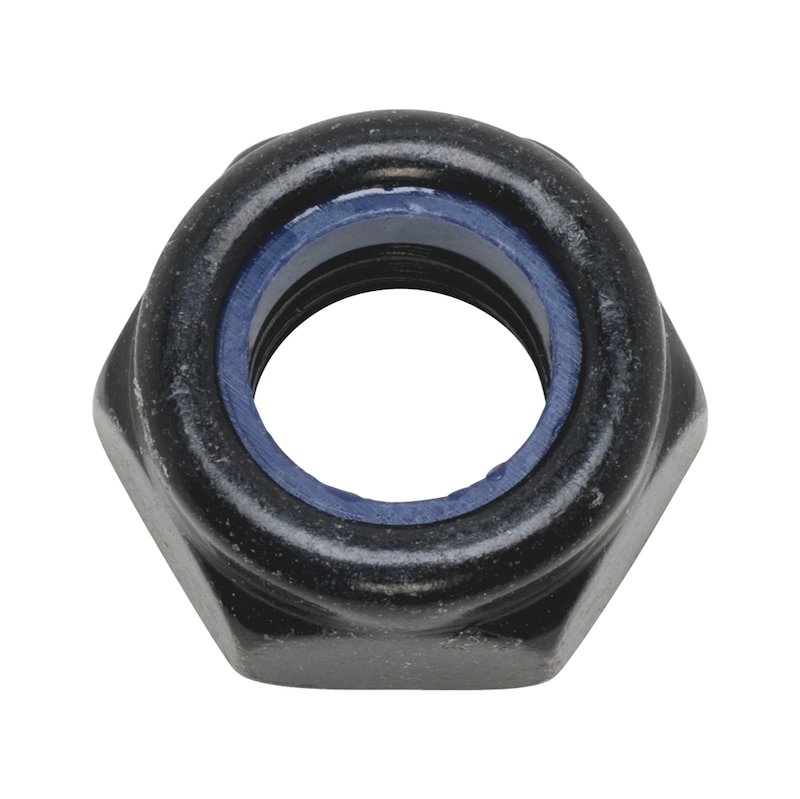

- 1x Sechskantmutter DIN 985 M10, niedrig, Edelstahl A2, schwarz, mit Klemmteil
